SMA形コネクタ

◎　主要性能

項　目	性　能
使用可能温度範囲	－５５℃～１２５℃
使用周波数帯域	ＤＣ～１２．４ＧＨｚ　（１８ＧＨｚ対応品もあります）
特性インピーダンス（公称）	５０Ω
使用最大電力	５０×１／√ｆ　（ＧＨｚ）　Ｗ
絶縁抵抗	５，０００ＭΩ以上　atＤＣ５００Ｖ
耐電圧	ＡＣ１，０００Ｖ（ｒ．ｍ．ｓ．）×１分間
接触抵抗	中心コンタクト・外部導体ともに４ｍΩ以下（測定電圧：１ｍＶ以下）
電圧定在波比（V.S.W.R.）	１．０５＋０．０１５ｆ　（ＧＨｚ） （形状により相違しますのでお問い合わせ下さい）
中心コンタクト保持力	０．２８Ｎ以上
繰り返し動作	１，０００回挿抜後　６ｍΩ以下

◎　主要材料及び表面処理

部品名	材　料	表面処理
外部導体	ステンレス鋼（一部品種にて黄銅）	金メッキ，パッシベート処理
メス中心導体	ベリリウム銅	金メッキ
オス中心導体	黄銅	金メッキ
絶縁体	四沸化エチレン樹脂
ガスケット	シリコンゴム

製品例

品名に”（Ｓ）”と表示されているものは、外部導体がパッシベート処理品もラインナップされています。

◆　０．１４１セミリジッドケーブル用ストレートプラグ

品名	Ｌ１	Ｌ２
ＳＭＡ－１０１（Ｓ）	10	1.5
ＳＭＡ－１０１Ｂ	8.5	0

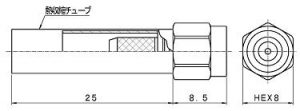

◆　フレキシブルケーブル用ストレートプラグ

品名	適合ケーブル
ＳＭＡ－２０２（Ｓ）	３Ｄ－２Ｗ,ＲＧ－１４２Ｂ/U

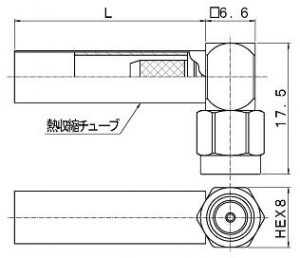

◆　フレキシブルケーブル用ライトアングルプラグ

品名	適合ケーブル
ＳＭＡ－２０８（Ｓ）	３Ｄ－２Ｗ,ＲＧ－１４２Ｂ/U
ＳＭＡ－２２０（Ｓ）	２．５Ｄ－２Ｖ
ＳＭＡ－２２１（Ｓ）	１．５Ｄ－ＸＢＶ，１．５Ｄ－ＸＷ

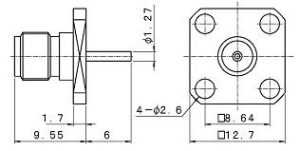

◆　ジャックレセプタクル

品名	ΦＤ	Ｌ１	φｄ	Ｌ２
ＳＭＡ－３０１（Ｓ）	1.27	1.6	0.7	4.4
ＳＭＡ－３０６（Ｓ）	4.12	4.0	1.27	2.0
ＳＭＡ－３１５（Ｓ）	4.12	4.0	1.27	8.0
ＳＭＡ－３１５Ｂ	4.12	4.0	1.27	4.5

◆　ジャックレセプタクル

品名	Ｌ
ＳＭＡ－３１６Ｓ	6.9
ＳＭＡ－３１６ＢＳ	4.8

◆　ジャックレセプタクル　〔ラウンドタイプ〕

品名

ＳＭＡ－３３７Ｓ

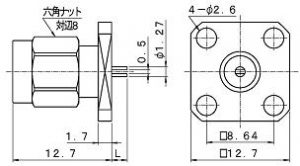

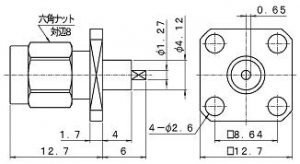

◆　プラグレセプタクル

品名	Ｌ
ＳＭＡ－４０４（Ｓ）	2.0
ＳＭＡ－４０４Ｂ（Ｓ）	1.0

◆　プラグレセプタクル

品名

ＳＭＡ－４０６（Ｓ）

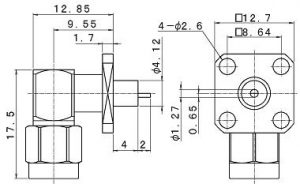

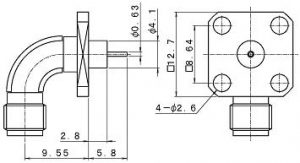

◆　ライトアングルプラグレセプタクル

品名

ＳＭＡ－４０５（Ｓ）

◆　ジャック／ジャック　アダプタ

品名

ＳＭＡ－５０１（Ｓ）

◆　プラグ／プラグ　アダプタ

品名

ＳＭＡ－５０２（Ｓ）

◆　プラグ／ジャック　ライトアングルアダプタ

品名

ＳＭＡ－５０３（Ｓ）

◆　プラグ／ジャック　アダプタ　〔位相器〕

品名	Ｌｍ
ＳＭＡ－５１０Ａ（Ｓ）	13.13
ＳＭＡ－５１０Ｂ（Ｓ）	17.52
ＳＭＡ－５１０Ｃ（Ｓ）	19.67
ＳＭＡ－５１０Ｄ（Ｓ）	21.90
ＳＭＡ－５１０Ｅ（Ｓ）	26.26
ＳＭＡ－５１０Ｆ（Ｓ）	30.65
ＳＭＡ－５１０Ｇ（Ｓ）	32.84
ＳＭＡ－５１０Ｈ（Ｓ）	35.00
ＳＭＡ－５１０Ｉ（Ｓ）	39.35
ＳＭＡ－５１０Ｊ（Ｓ）	45.95
ＳＭＡ－５１０Ｋ（Ｓ）	52.51
ＳＭＡ－５１０Ｌ（Ｓ）	59.07
ＳＭＡ－５１０Ｍ（Ｓ）	31.50

◆　ジャック／ジャック　アダプタ

品名

ＳＭＡ－５１３（Ｓ）

◆　プラグ／ジャック　アダプタ　〔ラウンドタイプ〕

品名

ＳＭＡ－５２５（Ｓ）

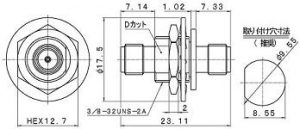

◆　ジャック／ジャック　アダプタ　〔フロントパネルタイプ〕

品名

ＳＭＡ－ＦＦＰＡ

◆　プラグ終端器

品名	備考
ＳＭＡ－６０１（Ｓ）	１．０５＋０．０１５ｆ（GHz)以下／DC～12.4GHz
ＳＭＡ－６０１ＢＳ	１．０５＋０．００９ｆ（GHz)以下／DC～18.0GHz

ＳＭＡ－６０１（Ｓ ）

ＳＭＡ－６０１ＢＳ

◆　ダストキャップ　〔ジャック用〕

品名	キャップ部材質／表面処理	備考
ＳＭＡ－５１４	黄銅／金メッキ
ＳＭＡ－５１４Ｓ	黄銅／ニッケルメッキ
ＳＭＡ－５１４ＢＳ－１	ステンレス／パッシベート処理	鎖なし
ＳＭＡ－５１４ＢＳ	ステンレス／パッシベート処理

ＳＭＡ－５１４，ＳＭＡ－５１４Ｓ ＳＭＡ－５１４ＢＳ－１ ＳＭＡ－５１４ＢＳ
